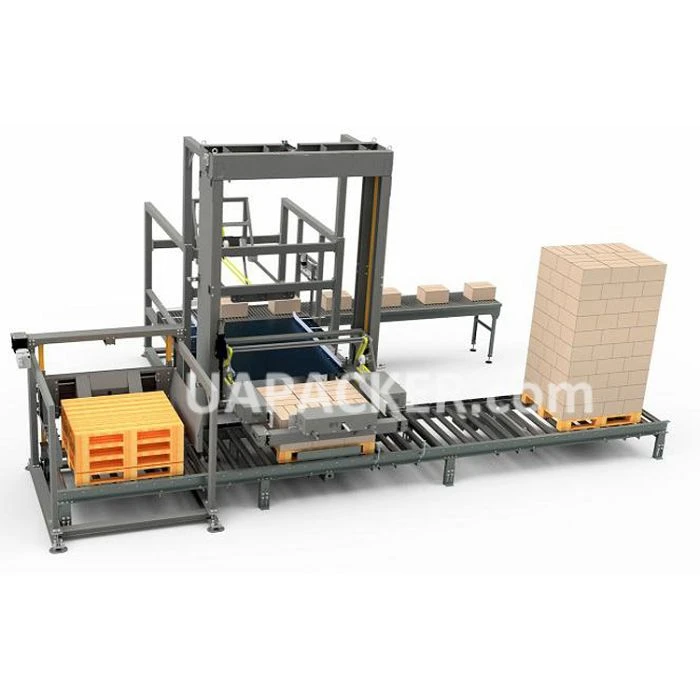

Estructura del paletitzador
(1) Utilitzeu una varietat de sensors i control de posició per apilar productes d'una forma determinada.
(2) Forma de laminació: dissenyada per l'usuari
Funcionament
(1) La cinta transportadora d'alimentació disposa els productes a la cinta transportadora de rodets.
(2) El sensor detecta el producte quantitatiu i després el transporta a la cinta transportadora de rodets principal a través de la barra d'empenta.
(3) A la cinta transportadora de rodets principal, després que el producte funcioni segons la disposició requerida per cada capa, el braç de subjecció en estat d'espera baixarà i s'aturarà després de ser detectat pel sensor després d'arribar a la posició de subjecció designada. i palets per completar l'operació de paletització.
(4) Els palets emmagatzemats al magatzem de palets es descarreguen del magatzem de palets en forma de palet mitjançant el ganxo de palet i la cinta transportadora elevadora de palets i entren a l'estat d'espera després d'arribar a la posició dissenyada. Transporteu el palet, completeu l'operació de paletització i subministreu automàticament el palet.
(5) Un cop finalitzada la paletització del producte, el braç mecànic es mou en un angle de 180 graus. Comença a baixar quan arriba a la posició del sensor descendent, i realitza operacions d'apilament de productes. Després de descarregar el producte, torneu a la posició designada per donar suport al producte en ordre invers.
DESCRIPCIÓ DE CARACTERÍSTIQUES:
1. El marc estructural està soldat, durador i té una funció de base ajustable
2. La plataforma elevadora principal és accionada pel motor SEW
3. La cinta transportadora d'alta velocitat a l'entrada es separa a la caixa, la cinta transportadora desbloquejada es separa a la caixa, la cinta transportadora de rodets a la zona d'apilament, la sortida del transportador de cadena de 2,5 m i la cinta transportadora de rodets lliures.
4. Utilitzeu un dispositiu de protecció de seguretat, adopteu el sistema de control PLC alemany Siemens
5. Interfície home-màquina, pantalla automàtica d'errors portàtil
PARÀMETRES TÈCNICS:
Els principals paràmetres tècnics
1. Model: PZ20
2. Mode de funcionament: tipus safata horitzontal
3. Capacitat de producció: 20-35 caixes/minut
4. Mida del palet: depèn dels requisits del client
5. Mida del cartró: depèn dels requisits del client
6. Mètode d'arranjament: depèn dels requisits del client
7. Biblioteca de palets: 10 palets de sèrie
8. Consum d'energia
Potència: 8kw
Consum d'aire: 450L
9. Límit de pila
Transportador de palets: 2 palets
10. Mida de l'equip (aprox.)
L8600*W4150
Pes: 5500 kg
11. Alçada de la cinta transportadora (aprox.)
Transportador de caixa d'alimentació: 850 mm
Cinta transportadora de sortida de safata: 650 mm
12. Emmagatzematge de pila
capacitat de càrrega
- Subministrament automàtic de 10 a 15 plaques apilades
- Se serveix des de baix
- Control de motors
- Botons d'acció
- Ejector de plaques de pila trencada
Cinta transportadora apilada
- Placa de sobrecàrrega de la cadena
- Arrancar i aturar les unitats
- Guies de pila ajustables; Controls pneumàtics per a l'extrem d'alimentació de la pila; Detector de posició per a piles buides.
Marques elèctriques i pneumàtiques
1. PLC: Siemens
2. Components elèctrics de baixa tensió: Schneider francès
3. Inversor: metge alemany
4. Botons de funcionament, interruptors, llums indicadors: Schneider francès
5. Interruptor fotoelèctric: Alemanya SICK o Japó OMRON
6. Interruptor de proximitat: SICK, Alemanya
7. Interfície home-màquina: SIEMENS alemany
8. Cilindre i electrovàlvula: Taiwan AIRTEC
PER SEGURETAT:
1) Els operadors no poden entrar al camp de treball de la màquina. L'home-màquina no pot treballar simultàniament a la zona d'operació conjunta.
2) S'han d'instal·lar baranes al voltant de la zona de treball de la màquina.
3) Els operaris que entren a la tanca han de seguir una formació de seguretat. L'interruptor de seguretat de la barana actua com a parada d'emergència.
4) Tots els dispositius de control operables del sistema s'han d'instal·lar fora de la tanca de protecció.
5) Les condicions de funcionament necessàries s'han de comprovar abans que la màquina s'iniciï, es reiniciï i s'accioni manualment automàticament.
6) Altres condicions de seguretat han de complir les disposicions pertinents de la legislació nacional.
7) La resta de condicions de seguretat s'han d'implementar d'acord amb les normes de seguretat establertes per l'usuari.
Els paletitzadors poden apilar productes envasats (caixes/bosses/bidons/bosses) sobre palets buits en un ordre determinat mitjançant una sèrie d'accions mecàniques, la qual cosa facilita la càrrega, descàrrega i transport de productes a granel. Pot millorar l'entorn operatiu in situ i augmentar la productivitat per satisfer els requisits dels clients en matèria de tecnologia de producció i embalatge.
SERVEIS:
Oferim serveis de consultoria tècnica i solucions en equips i automatització.
Els clients poden visitar la nostra fàbrica in situ i demostrar el funcionament i el funcionament de l'equip in situ.
Proporcioneu el disseny de disseny de fàbrica i la verificació del funcionament de l'equip de la línia de producció de forma gratuïta.
Es pot garantir el lliurament puntual de mostres i equips.
El personal especial segueix de prop totes les comandes i avisa els clients a temps.
Totes les sol·licituds postvenda es respondran en un termini de 24 hores.
Preguntes freqüents:
Q: Podríeu imprimir el LOGO de la nostra empresa a la placa i el paquet?
R: Sí, ho podem fer.
P: Què passa amb el temps de lliurament per a la producció en massa?
R: 20-45 dies laborables per a la producció en massa. Depèn de la vostra quantitat, i farem tot el possible per satisfer les vostres necessitats.
P: Busques un agent?
R: Sí, estem buscant l'agent a tot el món, poseu-vos en contacte amb nosaltres per a més discussió.
